SRAM 与 DRAM

SRAM 和 DRAM 都属于易失性存储器：断电后数据都会丢失。RAM（Random Access Memory，随机存取存储器）中的“随机存取”表示可以按地址直接访问目标位置。SRAM 和 DRAM 的主要区别在于一个 bit 的存储方式，这进一步影响速度、集成密度、成本和用途。

对比项	SRAM	DRAM
全称	Static RAM，静态随机存取存储器	Dynamic RAM，动态随机存取存储器
存储信息的方式	触发器式双稳态电路，常见为 6T 锁存结构	电容电荷，通常为 1 个晶体管 + 1 个电容，即 1T1C
破坏性读出（Destructive Read）	否	是，读出后需恢复数据
是否需要周期刷新	不需要	需要
行、列地址传送方式	同时送入，即一次传送完整地址	分两次传送，复用同一组地址引脚
运行速度	较快	较慢
集成度	较低	较高
单位容量存储成本	较高	较低
常见容量规模	KB～几十 MB 级	GB 级很常见
主要用途	高速缓存（Cache）、片上高速存储	主机内存（Main Memory），如电脑、手机主内存

表中的地址传送方式按常见 SRAM 与经典异步 DRAM 的结构比较；SRAM 的地址一次送入，也可以在芯片内部进行行、列双译码。

SRAM：用电路状态保存数据

常见的 6T SRAM 存储元（Memory Cell）由 6 个晶体管构成，其中两个反相器交叉耦合，形成双稳态锁存电路（Bistable Latch），另外两个晶体管控制访问。

两个反相器交叉耦合
        ↓
Q = 1，Q̅ = 0  或  Q = 0，Q̅ = 1
        ↓
分别表示两种二进制状态

只要供电正常，电路就能保持原来的状态。“静态”表示通电期间不需要周期刷新，并不表示断电后还能保存数据。

DRAM：用电容电荷保存数据

典型 DRAM 存储元采用 1T1C 结构：访问晶体管（Access Transistor）控制电容（Capacitor）与位线（Bit Line）之间的连接，字线（Word Line）控制晶体管的导通。电容中的电荷状态表示数据。可以粗略理解为“有电荷表示 1，无电荷表示 0”。

位线 ── 访问晶体管 ── 电容
             ↑
          字线控制

电容会漏电，即使没有读写，电荷也会逐渐减少，因此必须周期性地恢复电荷，这就是刷新（Refresh）。

重点： SRAM 用双稳态电路存数据，不需要刷新，速度快、成本高，常用于 Cache；DRAM 用电容存数据，需要刷新，密度高、成本低，常用于主内存。

存储芯片的组成

前面解释了一个 bit 怎样保存；要把大量 bit 组成可以按地址读写的芯片，还需要选择位置、传输数据和控制访问的电路。

存储芯片（Memory Chip）主要包括存储体、地址译码电路、I/O 电路和控制电路（Control Circuit）。地址线（Address Lines）、数据线（Data Lines）和控制线（Control Lines）将芯片与外部系统连接起来。

部件或信号	作用
存储体	实际保存二进制数据
地址译码器	根据地址选中芯片内部的存储位置
I/O 电路	将数据写入存储体，或将数据读出
片选信号 CS/CE	决定这颗芯片是否响应访问
读写控制信号 WE/OE/R/W	控制写入、输出或读写方向
地址线	传送要访问的地址
数据线	传送要写入或读出的数据

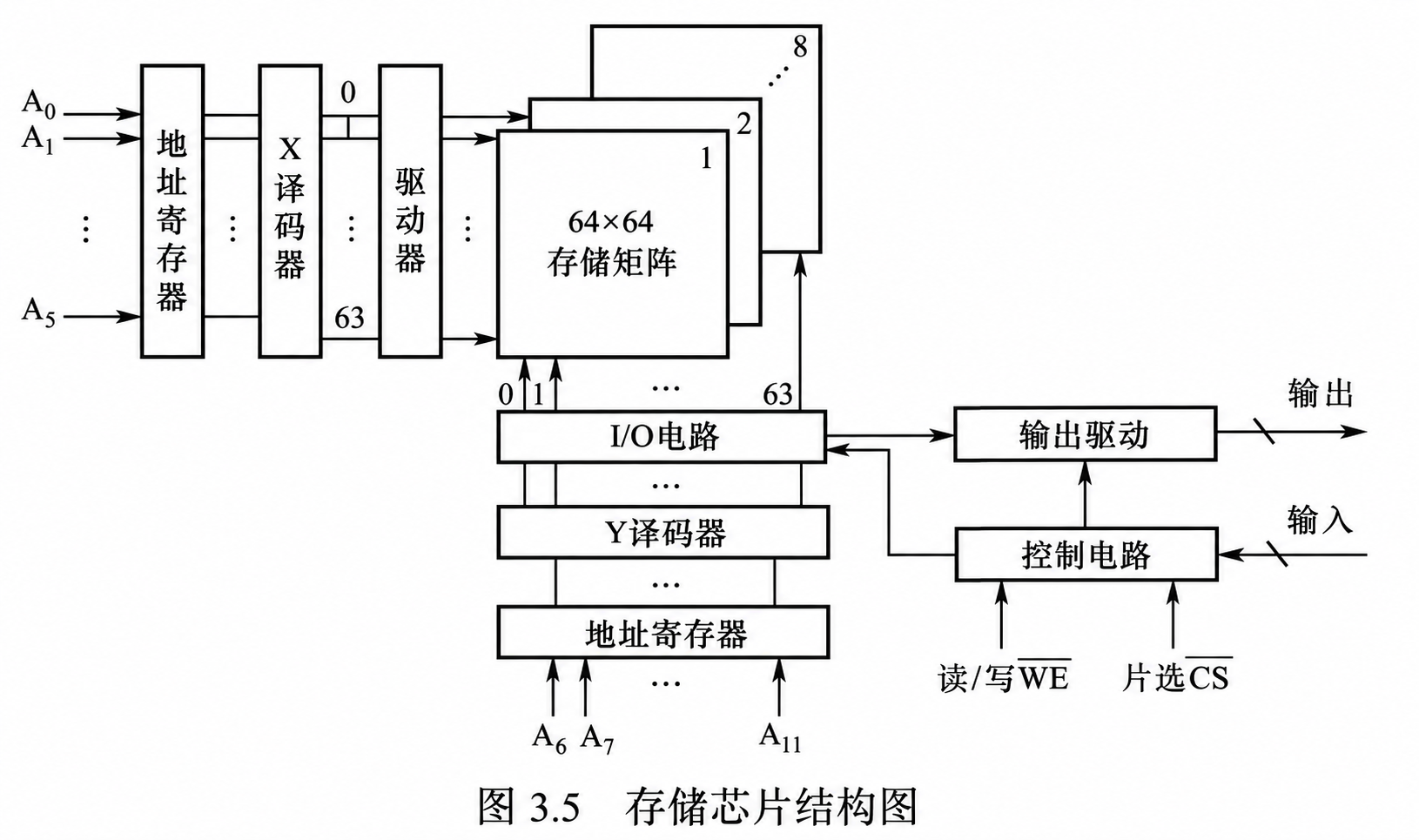

存储芯片结构图：X、Y 双译码与 8 个 64×64 存储矩阵

图中 A0～A5 送入 X 译码器，A6～A11 送入 Y 译码器，分别选择 64 行和 64 列。8 个 $64\times64$ 存储矩阵对应一个存储字的 8 位，因此芯片组织为 4K × 8，总容量为 4 KB。地址寄存器（Address Register）保存地址，驱动器（Driver）增强选择信号的驱动能力；I/O 电路与控制电路完成数据传送和读写控制。

存储体

存储体（Memory Array）是存储单元的集合，通常按阵列组织。

存储元（Memory Cell）：保存一个二进制位，即 1 bit。
存储单元（Addressable Storage Location）：具有一个地址、可被选中访问的存储位置，可由多个存储元组成。
一个地址对应的一组数据也称为存储字（Memory Word）；若每个存储单元保存 8 bit，则一个地址对应 8 个存储元，可以一次读写 1 Byte。

例如，SRAM 的存储元通常用多个晶体管实现，DRAM 的存储元通常用晶体管与电容实现。

地址译码器

存储体提供了保存数据的位置，接下来要解决的是如何选中其中一个位置。地址译码器（Address Decoder）把二进制地址转换成存储位置的选择信号。 对于 $2^n$ 个可寻址单元，需要 $n$ 位地址信息。

例如，8 个单元编号为 0～7，需要 3 位地址。输入 101₂ = 5 时，译码电路选中地址为 5 的单元。

地址译码主要有单译码法和双译码法两种。

单译码法：一个译码器直接选中一个字

单译码法（One-Dimensional Decoding）又称字结构：全部地址位送入一个译码器，每条输出线对应一个存储单元，称为字选择线（字线，Word Line）。

A2、A1、A0
     │
     ▼
3—8 译码器
     │
     ├── W0 → 单元 0
     ├── W1 → 单元 1
     ├── …
     ├── W5 → 单元 5  ← 地址 101 时选中
     ├── W6 → 单元 6
     └── W7 → 单元 7

译码器使对应的一条字选择线有效；若该单元保存多位数据，这条字线就控制该字的各个存储元。

对于 $n$ 位地址，译码器有 $2^n$ 条输出选择线。例如，1K 个单元需要 10 位地址，单译码需 1024 条字选择线。

特点： 结构直观，但容量增大时输出线数量迅速增加，布线复杂，适合较小容量的存储器。

双译码法：行、列共同选中一个位置

双译码法（Two-Dimensional Decoding）又称重合译码法（Coincident Decoding）：将地址分为 X 向与 Y 向两部分，分别送入行译码器（Row Decoder）和列译码器（Column Decoder），通过行、列选择信号共同确定目标位置。

前面的存储芯片结构图就是双译码的例子：X 译码器选行，Y 译码器选列，8 个位平面在同一行、列位置各提供 1 bit，合起来读写一个 8 bit 的存储字。图中约定低 6 位地址选行、高 6 位选列；行、列与高低地址位的对应关系由具体结构决定。

为便于理解，先以每个地址存 1 bit的阵列为例：行、列选择线的交点就是目标存储元。多位字结构可用多个位平面，或选择一组列，读写同一地址对应的多位数据。

若地址共 $n$ 位，其中 $r$ 位作为行地址、 $c$ 位作为列地址，且 $r+c=n$ ，则：

\begin{aligned} \text{可寻址单元数} &= 2^r \times 2^c = 2^n,\\ \text{行、列译码器输出选择线总数} &= 2^r + 2^c. \end{aligned}

例如，1K × 1 的存储器需要 10 位地址，将其拆成 5 位行地址和 5 位列地址：

行译码器：5 位输入，32 条行选择线。
列译码器：5 位输入，32 条列选择线。
可选择的位置： $32\times32=1024$ 个。
译码器输出选择线合计： $32+32=64$ 条，比单译码的 1024 条少得多。

若约定高 5 位为行地址、低 5 位为列地址，输入 00100 00010 时，就选中第 4 行、第 2 列，对应线性地址 $4\times32+2=130$ （编号从 0 开始）。

特点： 减少译码器输出线和片内布线，适合较大容量存储器。行、列地址位数分得越接近， $2^r+2^c$ 通常越小。

对比项	单译码法	双译码法
地址处理	全部地址位统一译码	地址分成行、列两部分译码
选择方式	一条字线直接选中一个单元	行、列共同选中一个位置或字
译码器输出线数	$2^n$	$2^r+2^c$ ，其中 $r+c=n$
1K 个地址的例子	1024 条	32 + 32 = 64 条
适用情况	较小容量	较大容量

重点： 双译码减少的是片内译码器输出选择线，地址仍需 $n$ 位信息；DRAM 的地址引脚复用才是通过分时传送来减少外部地址引脚。SRAM 也可以采用双译码结构。

I/O 电路

译码确定访问位置后，数据还要在存储体与外部之间传送。I/O（Input/Output，输入/输出）电路是存储体与外部数据总线（Data Bus）之间的接口，可包含输入/输出缓冲器（Input/Output Buffer）、感应放大器（Sense Amplifier）和三态输出电路（Tri-State Output Circuit）等。

写入：CPU → 数据线 → I/O 电路 → 存储体
读取：存储体 → I/O 电路 → 数据线 → CPU

在普通并行存储芯片中，8 根数据线 D7～D0 表示一次可传输 8 bit，即 1 Byte。

片选与读写控制

CS（Chip Select） 表示片选，也可标为 CE（Chip Enable）。多个芯片连接到同一总线时，地址总线（Address Bus）和数据总线上的信号可以到达多个芯片，片选信号决定哪颗芯片响应。

信号名前加 / 或上方加横线，通常表示低电平有效：例如 /CS = 0 表示选中芯片，/CS = 1 表示未选中。

常见读写控制信号包括：

WE（Write Enable）：写使能，控制将数据写入当前地址。
OE（Output Enable）：输出使能，控制芯片是否向数据总线输出数据。
R/W：部分芯片用一个信号区分读、写方向。

以采用低电平有效 /CS、/WE、/OE 的普通异步 SRAM 为例：

操作	/CS	/WE	/OE	数据方向或输出状态
未选中	1	任意	任意	芯片不响应，输出高阻
读取	0	1	0	芯片 → 外部数据总线
写入	0	0	1	外部数据总线 → 芯片
禁止输出	0	1	1	输出高阻

这里写入时将 /OE 置为 1 以关闭输出；实际芯片的控制组合和时序以其手册为准。

一次读写怎样完成

以下是逻辑过程，地址、数据和控制信号还须满足芯片规定的时序。

读取地址 0011：

给出地址 0011，并使片选 /CS = 0。
设置 /WE = 1、/OE = 0，允许读出。
地址译码电路选中地址 3，I/O 电路将其中的数据送到数据线上。
若该地址存有 10110010，CPU 就读到 10110010。

向地址 0011 写入 11001010：

给出地址 0011，数据线上放置 11001010。
使片选 /CS = 0、写使能 /WE = 0，并关闭输出。
译码电路选中地址 3，I/O 电路将数据写入该单元。

一次访问要确定三个问题：哪颗芯片（片选）、哪个位置（地址译码）、读还是写（读写控制）。

容量表示：8K × 8

8K × 8 表示 8K 个可寻址存储单元，每个单元保存 8 bit。这里 $K=2^{10}$ 。

\text{总容量}=8192\times8\text{ bit}=65536\text{ bit}=8192\text{ B}=8\text{ KB}.

对地址不复用的普通并行芯片：

$8K=2^{13}$ 个地址，需要 13 根地址线，即 A0～A12。
每个地址读写 8 bit，需要 8 根数据线，即 D0～D7。

一般地， $2^n\times m$ 的存储芯片具有 $2^n$ 个地址、每个地址存 $m$ 位，总容量为 $2^n m$ bit；地址不复用时需要 $n$ 根地址线和 $m$ 根数据线。

DRAM 的地址引脚复用

双译码将内部地址分为行、列两部分；DRAM 进一步利用这种划分，让行地址与列地址共用外部引脚。地址引脚复用（Address Pin Multiplexing）：同一组物理地址引脚，先传行地址（Row Address），再传列地址（Column Address）。 通过分时传送完整地址，减少引脚数量和封装成本。

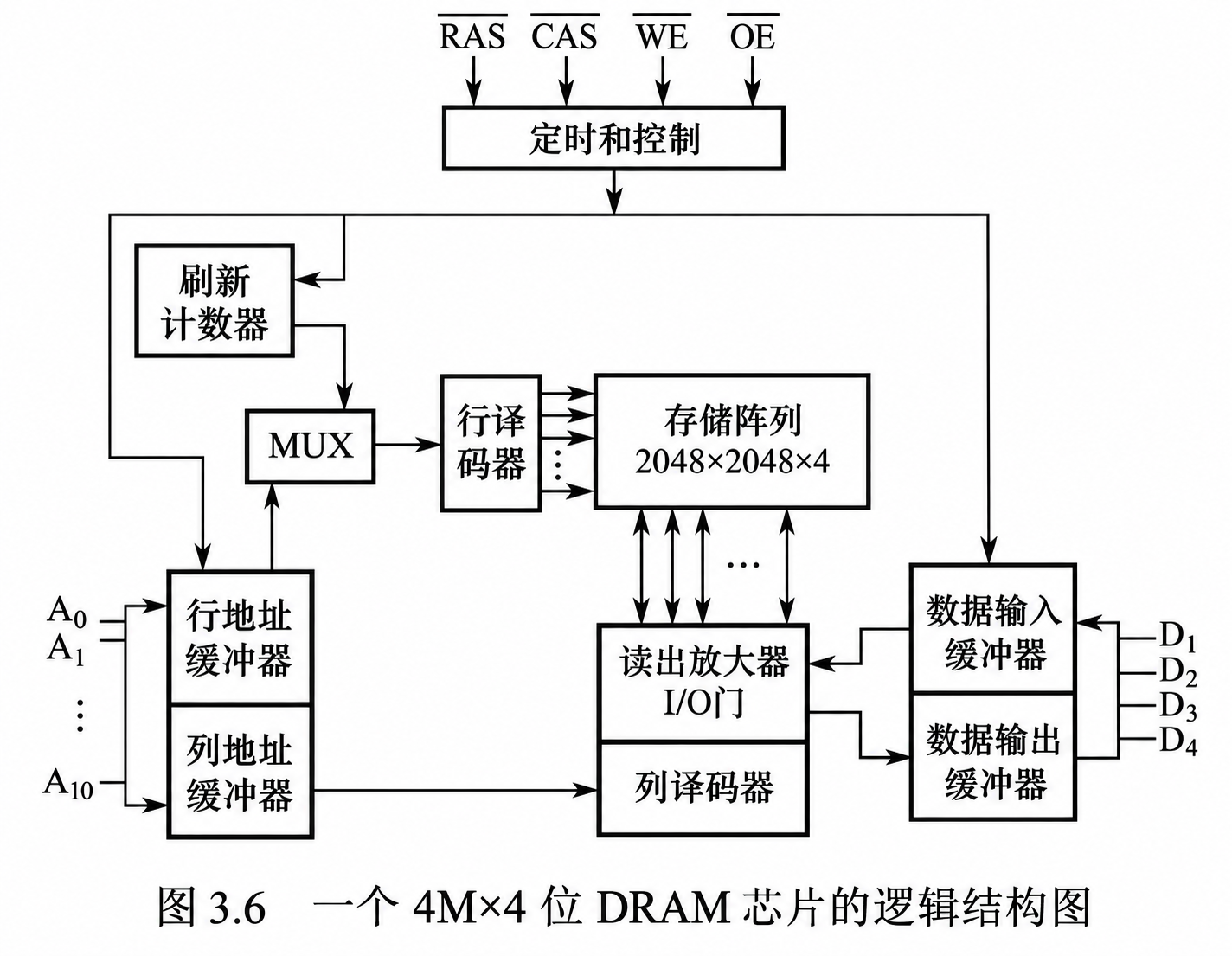

4M×4 位 DRAM 芯片逻辑结构图：地址复用、行列译码与刷新计数器

图中的 4M × 4 位 DRAM 按 $2048\times2048\times4$ 组织：2048 行、2048 列，每个地址读写 4 bit，数据引脚为 D1～D4。它共有 $2^{11}\times2^{11}=2^{22}$ 个地址，总容量为 $2^{22}\times4\text{ bit}=2\text{ MB}$ 。

完整地址需要 22 位，可拆成 11 位行地址和 11 位列地址：

不复用时：一次传送完整地址，需要 22 根地址引脚。
复用时：同一组 11 根地址引脚 A0～A10 分两次传送，另配相应控制信号。

行地址缓冲器（Row Address Buffer）和列地址缓冲器（Column Address Buffer）分别保存两次传入的地址。MUX（Multiplexer，多路选择器）决定行译码器使用哪一路地址：普通访问时使用行地址缓冲器的地址，刷新时可使用刷新计数器（Refresh Counter）提供的地址。

经典异步 DRAM 用 RAS（Row Address Strobe，行地址选通）与 CAS（Column Address Strobe，列地址选通）区分两次地址：

地址引脚放入行地址 → /RAS 有效 → 锁存行地址
          ↓
同一组引脚改放列地址 → /CAS 有效 → 锁存列地址
          ↓
访问相应位置，读出或写入数据

例如完整地址 01011010011 00110100101，可约定拆成行地址 01011010011（723）和列地址 00110100101（421），分别通过同一组 11 根引脚发送。

现代同步动态随机存取存储器（Synchronous DRAM，SDRAM）及 DDR DRAM 的协议更复杂，通常先在一个存储体（Bank）内打开目标行，再选择列。这里的 Bank 是芯片内部可独立管理行状态的存储阵列分区：

ACTIVATE：选择 Bank 和 Row，打开目标行
    ↓
READ / WRITE：给出 Column，访问行中的数据

行、列译码描述内部怎样选位置，地址复用描述外部怎样传地址，两者要分清。

DRAM 的刷新

为什么需要刷新，刷新做了什么

行、列地址解决了“访问哪里”的问题，但电容保存的数据还需要定期维护。DRAM 电容会漏电，必须在规定时间内恢复电荷，否则可能无法正确判定原来的 0 或 1。

打开一行时，电容与位线连接，感应放大器（Sense Amplifier）检测微小电压变化，将其放大为明确的逻辑电平，并恢复存储元中的电荷。

打开目标行 → 感应放大器判断数据 → 恢复整行电荷

DRAM 读出会扰动原来的电荷，因而读取过程需要恢复数据。 刷新利用类似的感应与恢复过程，通常无需将数据送到 CPU。

刷新以行为基本单位：选中一行后，恢复这一行中的所有存储元，无需像普通读取那样再用列地址选择对外输出的数据。

重点： 刷新不是 CPU 逐个读出再写回，而是 DRAM 内部周期性地恢复各行数据。普通读取不能代替定期刷新，因为不能保证所有行都在规定时间内被访问。

刷新间隔与占用时间

假设某 DRAM 要求在 64 ms 内完成 8192 次刷新，均匀安排时平均间隔为：

t_{\mathrm{REFI}}=\frac{64\text{ ms}}{8192}\approx7.8\,\mu\text{s}.

$t_{\mathrm{REFI}}$ （Refresh Interval）：刷新命令的平均间隔，即隔多久刷新一次。
$t_{\mathrm{RFC}}$ （Refresh Cycle Time）：一次刷新所需的时间，即刷新会占用多久。

这里的数值是一个典型示例，具体刷新要求随器件和工作条件而变化；一次刷新命令也不一定只对应一条物理行。

刷新占用的 Bank 或相关资源暂时不能正常读写，因此会造成一定的等待和性能损失。将刷新操作分散在刷新周期内，可以避免集中刷新造成长时间阻塞。

刷新 → 正常访问 → 正常访问 → 刷新 → 正常访问 → …

自动刷新与自刷新

方式	谁负责定时发起	数据恢复由谁完成	常见场景
Auto Refresh，自动刷新	外部存储控制器发送刷新命令	DRAM 内部刷新计数器推进地址并恢复数据	正常运行
Self Refresh，自刷新	DRAM 内部定时器	DRAM 自行选择刷新地址并恢复数据	睡眠、待机等低功耗状态

自刷新仍需要供电，只是无需外部控制器持续发送刷新命令。

行缓冲区与突发传输

行缓冲区、行命中与行冲突

前面的读取和刷新都涉及打开整行。这种操作还使同一行内的后续访问更高效：DRAM 打开一行时，会将整行数据感应并保存在行缓冲区（Row Buffer）中，再根据列地址选取所需的数据。行缓冲区通常由感应放大器承担。

选择目标行 → 整行进入行缓冲区 → 根据列地址读写其中的数据

对于同一个 Bank：

后续访问情况	需要的操作	访问特点
行命中（Row Buffer Hit）：访问已经打开的行	直接选择相应列	较快
行冲突（Row Buffer Conflict）：需要访问另一行	关闭旧行并预充电（Precharge），再打开新行、选择列	较慢

例如，第 100 行已打开，接着访问该行的第 20、21、22 列可以行命中；若改为访问同一 Bank 的第 200 行，就需要切换行。

突发传输与突发长度

突发传输（Burst）是在给出一次起始地址后，连续传输多个数据；一次突发传输的数据拍数称为突发长度（Burst Length，BL）。一拍表示一次数据传输，传输的位数由数据接口宽度决定。

例如，按顺序突发、BL = 4，从已打开行的第 20 列开始，可以示意为：

给出起始列地址 20
        ↓
第 20 列 → 数据 0
第 21 列 → 数据 1
第 22 列 → 数据 2
第 23 列 → 数据 3

BL = 8 则连续传输 8 拍。实际列地址推进和回绕方式由器件的突发规则决定。

因为整行数据已经位于行缓冲区中，连续选择相邻列很方便，可以减少重复传送地址和控制信息的开销，提高传输效率。

DDR 与处理器高速缓存

DDR（Double Data Rate，双倍数据速率）在时钟上升沿和下降沿都传输数据，一个时钟周期可传输两拍。

第 1 个上升沿 → 数据 0
第 1 个下降沿 → 数据 1
第 2 个上升沿 → 数据 2
第 2 个下降沿 → 数据 3

配合突发传输，可以连续传送一块数据。CPU 高速缓存（Cache）通常按缓存行（Cache Line）获取数据，适合利用 DRAM 的突发传输：

处理器请求一块数据
        ↓
存储控制器确定 Bank、Row、Column
        ↓
打开目标行，整行数据进入行缓冲区
        ↓
选择起始列，进行突发传输
        ↓
连续数据送入处理器 Cache

DRAM 的行缓冲区保存打开的行，CPU Cache 保存处理器使用的数据块，二者的位置、容量和管理方式不同。
